Описание
Производитель: Dragflow S.r.l. (Италия)
Область применения:
- Удаления
осевшей грязи, шлама, производственных и бытовых отходов, сточных вод; - Для
очистки приямков и шламоотстойников на строительных площадках. ; - Для
перекачивания бентонита; - Для
удаления отложений шлама и ила в портах, напорных бассейнах, очистки рек, озер
и т.д..; - Для
работ по утилизации хвостов в местах золотодобычи. В колодцах шаровых мельниц.
В бассейнах очистных сооружениях централизованной канализации. В колодцах
транспортных туннелей. Для систем обратной засыпки пустых пород. В сборных
колодцах обогатительных установок. Для перемещения отвалов на местах
угледобычи. Для удаления материалов из отстойников. - Откачка
мраморной пыли ; - Для
извлечения песка со дна карьера вдали от берега.; - Для
выгрузки барж с остатками буровых растворов.
Материалы насоса:
- Корпус
насоса — из ударопрочного чугуна с шаровидным графитом, марки GS 500 - Детали,
подвергающиеся износу из чугуна с высоким содержанием хрома; - Несущая
конструкция двигателя из чугуна марки G 25; - Вал
из термообработанной стали ; - Уплотнения
двигателя — двойное механическое уплотнение из карбида кремния;

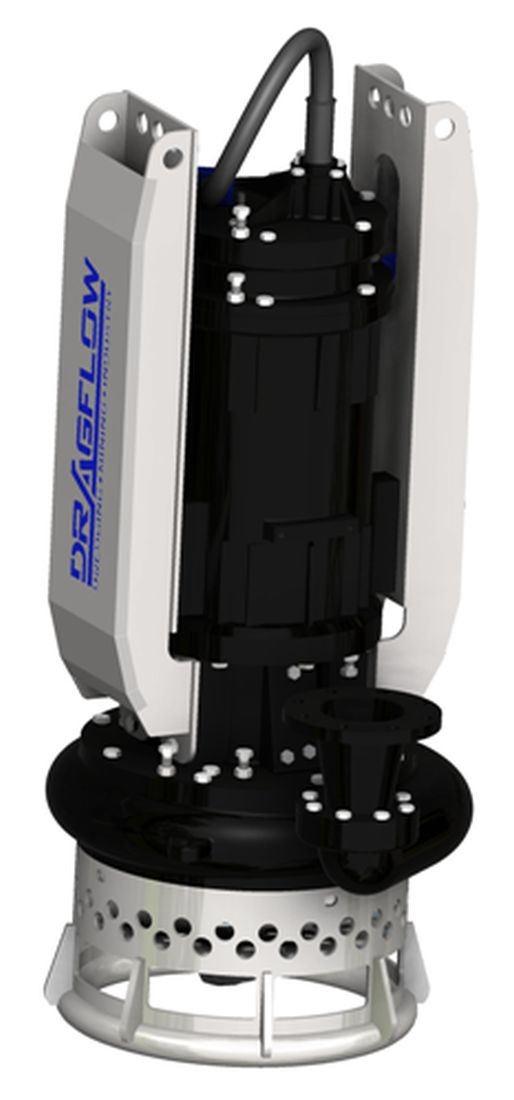

Технические характеристики погружных шламовых насосов Dragflow
| Модел ь насоса | Напорны й патрубок мм | Производительност ь м3/час | Напо | Мощност ь кВт | Обороты [50Hz] | Диаметр перекачиваемы х частиц, мм | Вес кг |
| EL7,5SS | 100 | 60 | 12 | 12,5 | 1450 | 25 | 260 |
| EL10SS | 100 | 60 | 15 | 11 | 1450 | 25 | 260 |
| EL12,5S | 100 | 60 | 18 | 18 | 1450 | 25 | 290 |
| EL25S | 100 | 100 | 20 | 35 | 980 | 35 | 700 |
| EL35S | 100 | 90 | 30 | 60 | 980 | 35 | 750 |
| EL354S | 150 | 120 | 39 | 60 | 1450 | 35 | 1070 |
| EL60S | 150 | 200 | 22 | 80 | 980 | 60 | 1200 |
| EL60SH | 250 | 720 | 5 | 80 | 980 | 90 | 1300 |
| EL604S | 150 | 200 | 45 | 120 | 1450 | 60 | 1070 |
| EL180S | 200 | 300 | 40 | 200 | 980 | 60 | 2700 |
| EL110S | 200 | 350 | 30 | 150 | 740 | 60 | 2700 |
Чем Dragflow EL отличается от соседних моделей
Dragflow EL — 11 исполнений от EL7,5SS до EL110S на 11–200 кВт: подача до 720 м³/ч, напор до 45 м, проход частиц до 90 мм, вес 260–2700 кг. Обороты — от 740 до 1450 в минуту: крупные модели тихоходнее и медленнее изнашиваются. Для мощностей до 13 кВт есть EL5 – EL12,5, для напора до 72 м — исполнения HH.
Погружные насосы Dragflow: назначение и применение
Погружные насосы Dragflow — оборудование для перекачивания абразивной пульпы, шлама и гидросмесей с высоким содержанием твёрдых частиц. Конструкция ориентирована на ресурс: проточная часть работает на износ, а не на чистую воду.
Где применяется
- очистка шламоотстойников, зумпфов и хвостохранилищ
- перекачивание бентонита и отработанного бурового раствора
- удаление намывных отложений на промышленных площадках
- гидромеханизация, намыв и разработка грунта
Как подобрать модель
В серии 11 исполнений от 11 до 200 кВт и от 260 кг до 2,7 т, поэтому подбор начинают с рабочей точки: подача до 720 м³/ч, напор до 45 м. Обороты у исполнений разные — от 740 до 1450 в минуту; для самой абразивной пульпы берут более тихоходное. Проход частиц — до 90 мм. Для напора выше 45 м есть исполнение HH.
Эксплуатация, поставка и сервис
В эксплуатации важен контроль износа рабочего колеса и корпуса, состояния торцевого уплотнения и уровня масла в камере. Плановый осмотр дешевле внепланового ремонта: изношенное колесо теряет подачу задолго до отказа. Поставляем со склада в Москве и под заказ, отгрузка по РФ и СНГ, гарантия 24 месяца.
Оборудование Dragflow поставляется по прямым контрактам с полным пакетом документов. Общий принцип работы таких машин описан в статье Земснаряд.
Подобрать погружные насосы Dragflow и смежные модели поможет инженер: оставьте заявку, и мы пришлём предложение с ценой и сроком поставки.
Подобрать насос → или звоните +7 (499) 397-84-51
Частые вопросы
Почему максимальная подача и максимальный напор не совпадают?
Это границы серии из 11 исполнений, а не одной машины. Подачу 720 м³/ч даёт только EL60SH — при напоре 5 м и патрубке 250 мм. Напор 45 м даёт EL604S, но подача у него 200 м³/ч. Ближе всего к сочетанию обоих EL180S: 300 м³/ч при 40 м и мощности 200 кВт. Подбор идёт по рабочей точке трассы, а не по строке максимумов.
Какой максимальный размер частиц у каждого исполнения?
По серии проход до 90 мм, но это только EL60SH. Три младших исполнения — EL7,5SS, EL10SS и EL12,5S — пропускают 25 мм; EL25S, EL35S и EL354S — 35 мм; EL60S, EL604S, EL180S и EL110S — 60 мм. Если в пульпе есть куски крупнее 60 мм, из серии остаётся один EL60SH, а он работает при напоре 5 м, и трассу придётся считать под это.
EL110S и EL180S оба на патрубке 200 мм и весят по 2700 кг — что между ними выбрать?
Они расходятся по рабочей точке и оборотам: EL110S — 350 м³/ч при 30 м, 150 кВт, 740 об/мин; EL180S — 300 м³/ч при 40 м, 200 кВт, 980 об/мин. Проход частиц у обоих 60 мм, патрубок 200 мм, масса 2700 кг. Если в трассе много статики и потерь, запас даёт EL180S; если важнее расход при умеренном напоре — EL110S.
Что смотреть при плановом осмотре, чтобы не потерять подачу?
В описании названы три точки контроля: износ рабочего колеса и корпуса, состояние торцевого уплотнения и уровень масла в камере. Изношенное колесо теряет подачу задолго до отказа, поэтому просевший расход на трассе — уже повод вскрыть проточную часть. Периодичность привязывают к режиму: круглосуточная работа против периодической меняет и запас по мощности при подборе.
