DPFS (Высоконапорный шламовый насос)
Вертикальный погружной высоконапорный шламовый насос TOYO большой мощности. Насосы серии DPFS выполнены из износостойких материалов и оснащены
мешалкой (агитатором). Применяются для выемки грунта, добычи песка,
дноуглубительных работ. Подходит для земснаряда.
Тип перекачиваемой жидкости: Шлам, Глинистая
суспензия, Бентонит, Жидкости содержащие песок, Пульпа.
Диаметр перекачиваемых твердых частиц (мм): 10-35 мм

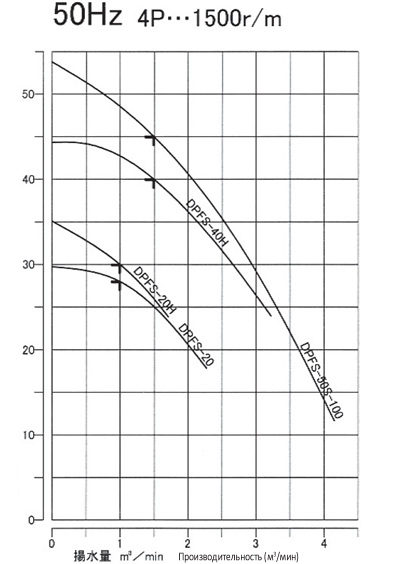

Характеристики насосов TOYO DPFS

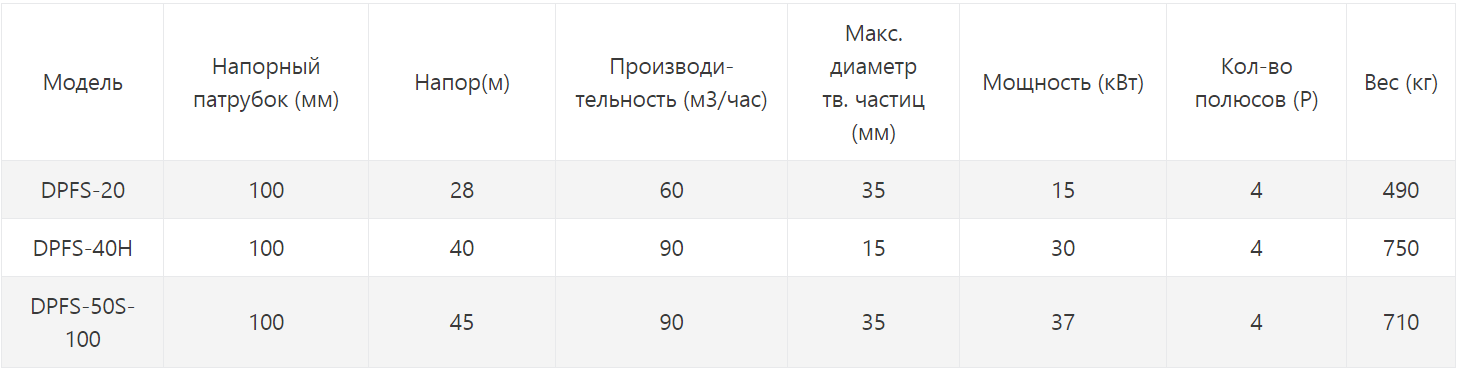

| Модель | Напорный патрубок (мм) | Напор(м) | Производи- тельность (м3/час) | Макс. диаметр тв. частиц (мм) | Мощность (кВт) | Кол-во полюсов (P) | Вес (кг) |
| DPFS-20 | 100 | 28 | 60 | 35 | 15 | 4 | 490 |
| DPFS-40H | 100 | 40 | 90 | 15 | 30 | 4 | 750 |
| DPFS-50S-100 | 100 | 45 | 90 | 35 | 37 | 4 | 710 |

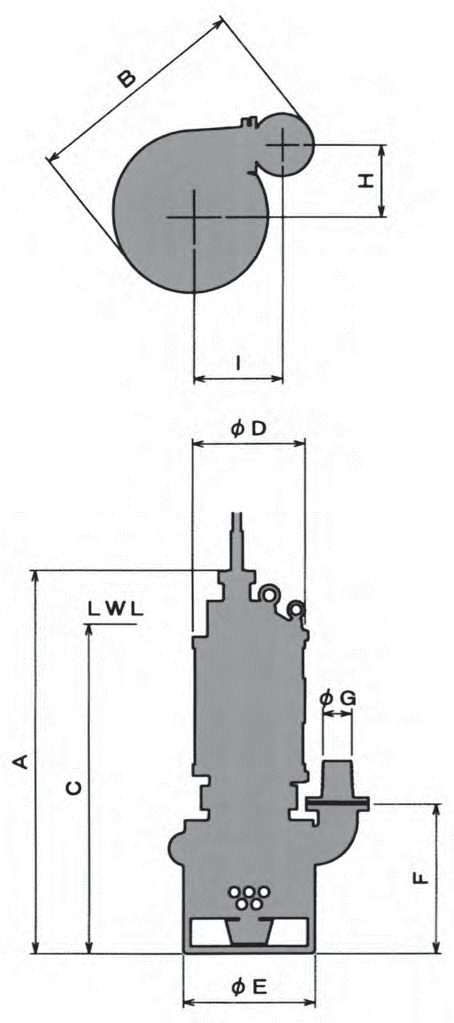

Габаритные размеры (мм)

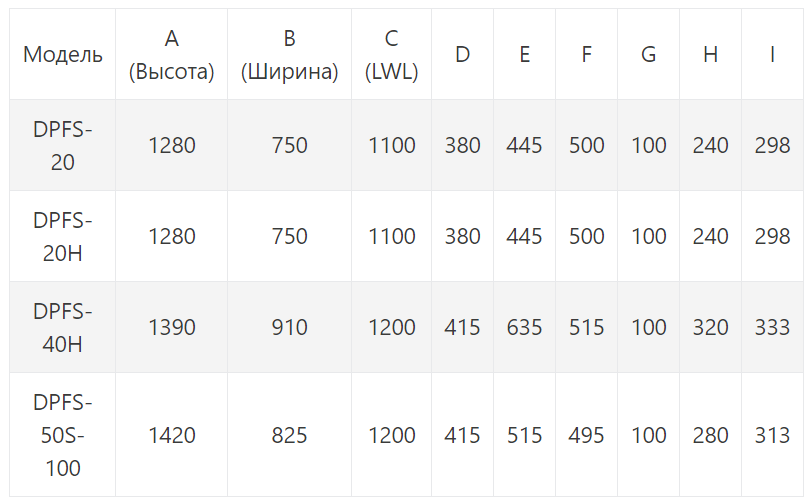

| Модель | A (Высота) | B (Ширина) | C (LWL) | D | E | F | G | H | I |
| DPFS-20 | 1280 | 750 | 1100 | 380 | 445 | 500 | 100 | 240 | 298 |
| DPFS-20H | 1280 | 750 | 1100 | 380 | 445 | 500 | 100 | 240 | 298 |
| DPFS-40H | 1390 | 910 | 1200 | 415 | 635 | 515 | 100 | 320 | 333 |
| DPFS-50S-100 | 1420 | 825 | 1200 | 415 | 515 | 495 | 100 | 280 | 313 |
Назначение Toyo DPFS
Вертикальные высоконапорные погружные шламовые насосы Toyo серии DPFS — для абразивной пульпы с крупной твёрдой фракцией: гидродобыча и намыв песка, дноуглубительные работы, работа в составе земснаряда, выемка обводнённого грунта. Развивают напор до 45 м при подаче до 90 м³/ч.
Конструкция и особенности
- Три типоразмера: DPFS-20 (15 кВт, напор 28 м), DPFS-40H (30 кВт, 40 м) и DPFS-50S-100 (37 кВт, 45 м); напорный патрубок 100 мм у всех.
- Проточная часть из износостойких материалов — против абразива песка и шлама.
- Штатная мешалка взмучивает осевший грунт у входа и подаёт его в рабочее колесо.
- Проход твёрдых частиц до 35 мм; масса 490–750 кг, стационарная установка.
Как подобрать
DPFS-20 — для умеренного напора и крупной фракции, DPFS-40H — максимальная подача при мелкой фракции (до 15 мм), DPFS-50S-100 — наибольший напор (45 м) с крупным проходом. Точный подбор под глубину, трассу и характер грунта сделает инженер.
DPFS выбирают для длинной или высокой трассы при умеренной подаче: напор 28–45 м, подача 60–90 м³/ч. Модели — DPFS-20, DPFS-20H, DPFS-40H и DPFS-50S-100 на 15, 30 и 37 кВт; патрубок у всех 100 мм, вес 490–750 кг. Частицы — до 15 мм у DPFS-40H и до 35 мм у DPFS-20 и DPFS-50S-100.
Чем Toyo DPFS отличается от соседних моделей
Toyo DPFS — высоконапорная серия: напор 28–45 м при подаче 60–90 м³/ч. Четыре модели — DPFS-20, DPFS-20H, DPFS-40H и DPFS-50S-100 — мощностью 15, 30 и 37 кВт, у всех патрубок 100 мм. По напору DPFS выше любой модели GR и DP (у них до 30 и 20 м), но подача меньше. Её берут для длинных и высоких трасс.
Что заказать вместе с насосом
Насос — только часть решения. На абразивной среде результат одинаково зависит от машины и от того, как собрана линия: диаметр напорной трассы, автоматика и наличие расходников на складе влияют на простой сильнее, чем разница между соседними типоразмерами.
- напорный рукав или трубопровод с диаметром, рассчитанным под скорость потока
- быстросъёмные соединения, если машину переставляют между точками
- станция управления с тепловой защитой и контролем чередования фаз
- комплект расходников — рабочее колесо и уплотнения — на складе объекта
- стойка с автоматической трубной муфтой или понтон, в зависимости от способа забора
Полный комплект под задачу подберём вместе с машиной — так на объекте не окажется, что насос есть, а подключить его нечем.
Частые вопросы
Как выбрать между DPFS-40H и DPFS-50S-100?
Обе дают 90 м³/ч через напорный патрубок 100 мм, но напор и проход разные. DPFS-40H: 30 кВт, напор 40 м, твёрдые частицы до 15 мм. DPFS-50S-100: 37 кВт, напор 45 м, проход 35 мм. Из этой пары крупную фракцию проходит только 50S-100; на мелкой пульпе DPFS-40H даёт ту же подачу при меньшей мощности. Если напор до 28 м, в серии есть DPFS-20 — 15 кВт, 60 м³/ч, проход 35 мм.
Что предусмотреть при монтаже и обвязке?
Насос стационарный, масса 490–750 кг в зависимости от исполнения, поэтому нужны подъёмное устройство и подготовленная точка установки. Напорный патрубок 100 мм у всех исполнений, трассу подбирают по скорости потока при подаче 60–90 м³/ч. Если машину переставляют между точками, ставят быстросъёмные соединения. Станцию управления берут с тепловой защитой.
В списке моделей есть DPFS-20H, но в таблице характеристик её нет — что о ней известно?
По странице о ней известны только габариты: 1280×750 мм, LWL 1100 мм — те же, что у DPFS-20. Напор, подача, мощность и проход для DPFS-20H в таблице характеристик не приведены, подтвердить их по этой странице нельзя. Расчётные данные есть по трём исполнениям: DPFS-20, DPFS-40H и DPFS-50S-100.
В описании стоит проход 10–35 мм — какую решётку ставить на приёме?
Диапазон 10–35 мм относится к серии целиком: нижней границы 10 мм в таблице нет ни у одной модели. Проход 35 мм — у DPFS-20 и DPFS-50S-100, у DPFS-40H — только 15 мм. Решётку на приёме подбирают под выбранное исполнение: для 40H всё крупнее 15 мм надо отсекать, иначе кусок дойдёт до рабочего колеса.

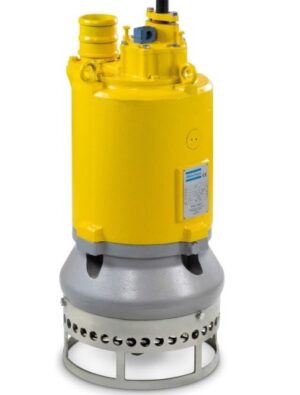

Смотрите также: шламовые насосы, Atlas Copco WEDA-L 100N, Grindex Bravo 300. Разборы по теме: шламовый насос: как рассчитать напор, шламовый насос для откачки песка.
