Solidpump 100UZ47.5: назначение и подбор
Solidpump 100UZ47.5 — модель серии UZ в нашем каталоге. Канализационный насос с вихревым рабочим колесом и выходным патрубком 100 мм. Для выбора исполнения сообщите рабочую точку, состав среды и условия установки.
Характеристики модели
| Серия | UZ |
|---|---|
| Частота, Гц | 50 |
| Напряжение, В | 380 |
| Мощность, кВт | 7.5 |
| Напорный патрубок, мм | 100 |
| Номинальная подача, м³/ч | 108 |
| Номинальный напор, м | 10 |
| Максимальная подача, м³/ч | 165 |
| Максимальный напор, м | 15 |
| Свободный проход, мм | 100 |
Номинальная подача и напор относятся к указанной рабочей точке. Максимальные значения являются отдельными пределами характеристики и не достигаются одновременно.
Что означают характеристики Solidpump 100UZ47.5
Рабочая точка Solidpump 100UZ47.5 по таблице — подача 108 м³/ч при напоре 10 м. Поэтому при подборе с ней сравнивают расчётную точку вашей трассы. Максимальный напор 15 м насос развивает при нулевой подаче. Наибольшая подача 165 м³/ч, напротив, достигается при малом напоре. Следовательно, реальная рабочая точка лежит между этими пределами.
Мощность двигателя — 7,5 кВт. Напряжение питания — 380 В, частота сети — 50 Гц.
Свободный проход — 100 мм, то есть более крупные включения задерживают до насоса. Напорный патрубок — 100 мм, поэтому трубопровод или рукав берут не уже этого размера.
Где применяют такие насосы
Насосы этого типа перекачивают хозяйственно-бытовые и производственные стоки, осадок и ливневую воду. Например, их ставят в канализационных насосных станциях, на очистных сооружениях и на предприятиях. При этом главное для них — не засориться, поэтому важны свободный проход и форма рабочего колеса. Для стоков с волокнами выбирают колесо, которое не наматывает их на себя. Кроме того, насос обычно ставят в паре с резервным, чтобы станция не остановилась при ремонте.
Как подобрать Solidpump 100UZ47.5
Сначала определите подачу и напор с учётом длины трубопровода. Затем опишите среду: температуру, химический состав и количество твёрдых частиц. После этого инженер проверит, подходит ли Solidpump 100UZ47.5, и предложит исполнение. Цену и срок поставки называем после подбора, потому что они зависят от исполнения. Подробнее о типе насоса — в статье канализационный насос и КНС, похожие модели собраны в разделе канализационные насосы.
Документация
Данные серии на сайте производителя

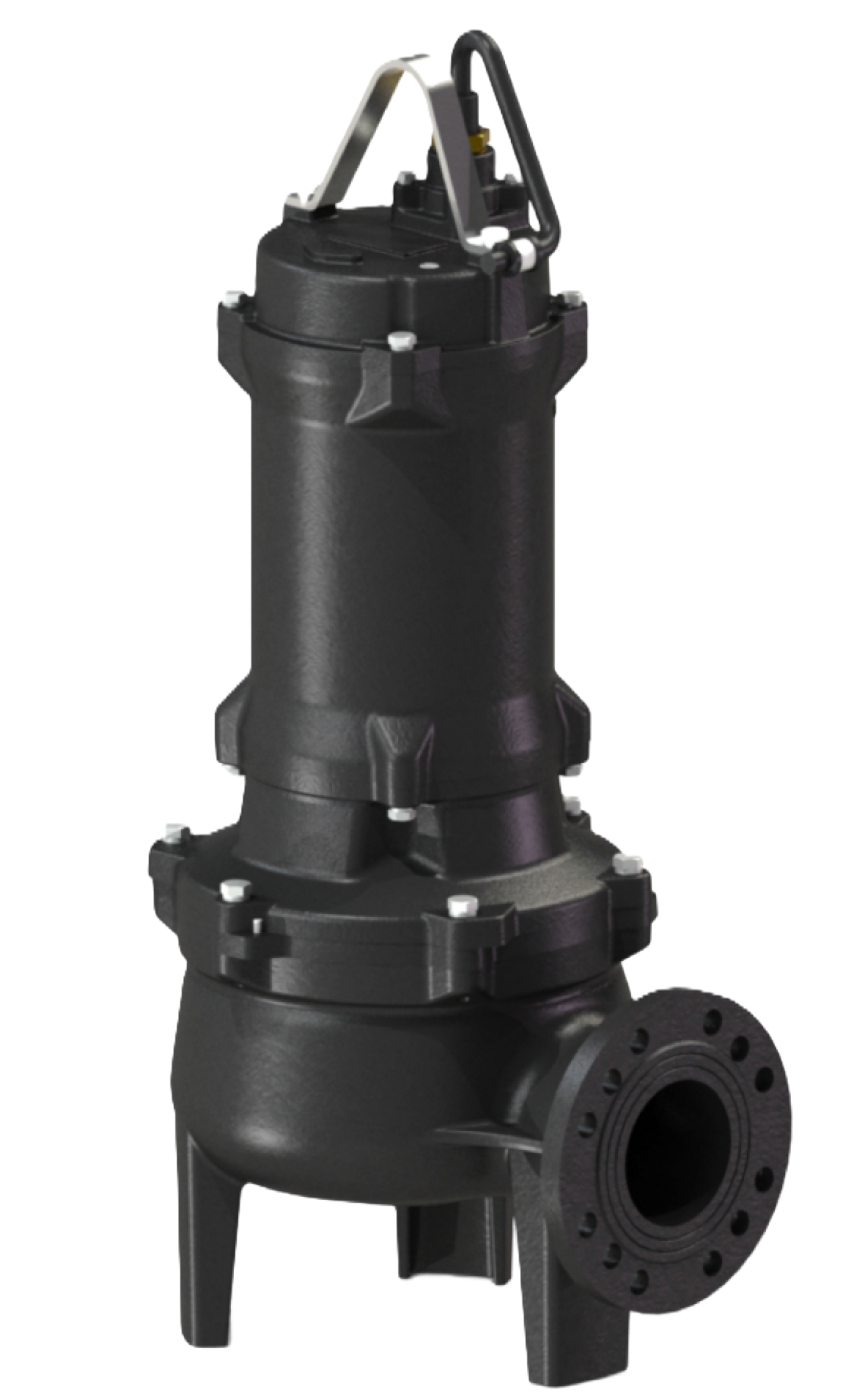

На фото — насос соответствующей серии. Комплектация и внешние детали зависят от исполнения.
