Описание
Speroni CB 403/A: назначение и подбор
Трёхфазный одноступенчатый центробежный насос для промышленной перекачки совместимой воды. Для выбора исполнения сообщите рабочую точку, состав среды и условия установки.
Характеристики модели
| Серия | CB |
|---|---|
| Мощность, кВт | 3 |
| Потребляемая мощность P1, кВт | 4,5 |
| Всасывающий патрубок | 3″ |
| Напорный патрубок | 3″ |
| Напряжение, В | 230/400 |
| Число фаз | 3 |
| Частота, Гц | 50 |
| Число полюсов | 2 |
| Частота вращения, об/мин | 2850 |
| Материал корпуса | Чугун |
| Материал колеса | Чугун |
| Материал вала | Нержавеющая сталь AISI 304 |
| Механическое уплотнение | Керамика / графит / NBR |
| Класс изоляции | F |
| Класс защиты | IP55 |
| Температура жидкости до, °C | 90 (промышленное применение) |
| Температура окружающей среды до, °C | 40 |
| Режим работы | Непрерывный |
| Масса, кг | 44,2 |
Таблица Q–H, 50 Гц
| Подача Q, м³/ч | Напор H, м |
|---|---|
| 12 | 26,5 |
| 18 | 26 |
| 24 | 25 |
| 30 | 23,5 |
| 42 | 18,5 |
| 54 | 11 |
Точки перенесены из заводской таблицы с сохранением пустых начальных столбцов. Первая и последняя табличные точки не объявляются абсолютными пределами или номинальной рабочей точкой.
Мощность P₂ на валу и потребляемая P₁ указаны отдельно. Серия предназначена для чистой воды и неагрессивных жидкостей с небольшими примесями. Размер и концентрацию включений согласуем по среде и исполнению. Предел температуры 90 °C относится к промышленному применению; для бытового использования завод указывает 35 °C. Подключение двигателя 230/400 В, защиту и условия всасывания проверяем до заказа. Указанная заводом высота всасывания до 7 м не гарантирует этот режим при любой температуре и трассе: требуется проверка условий всасывания.
Документация
- Заводская техническая спецификация CB 102-403, 2024
- Применение, материалы и условия эксплуатации, стр. 1
- Характеристика Q–H, мощности и масса, стр. 2
Данные серии на сайте производителя

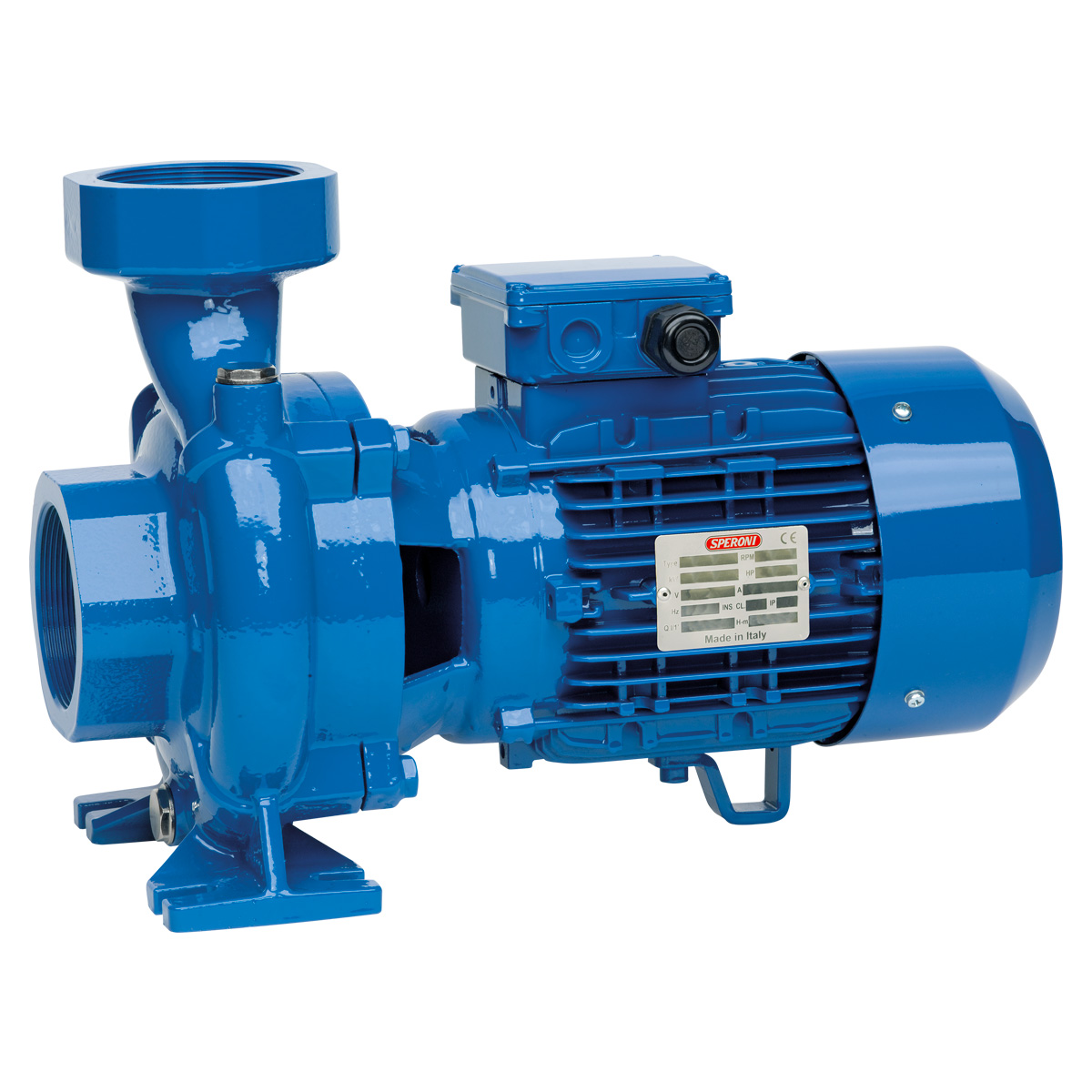

Заводское изображение соответствующей группы CBM/CB. Размер, двигатель и внешние детали конкретного трёхфазного исполнения CB могут отличаться.
