Когда речь заходит про дренажный насос, спор обычно идёт о цифрах подачи и напора. На практике же проход по твёрдым частицам обычно ограничен 5–15 мм, и именно это решает, проживёт машина сезон или три года.
Ошибка подбора здесь стоит дорого: недоразмеренная машина не справляется с притоком, переразмеренная работает вне оптимума и изнашивается быстрее расчётного. Обе ситуации выглядят одинаково — «насос плохой».

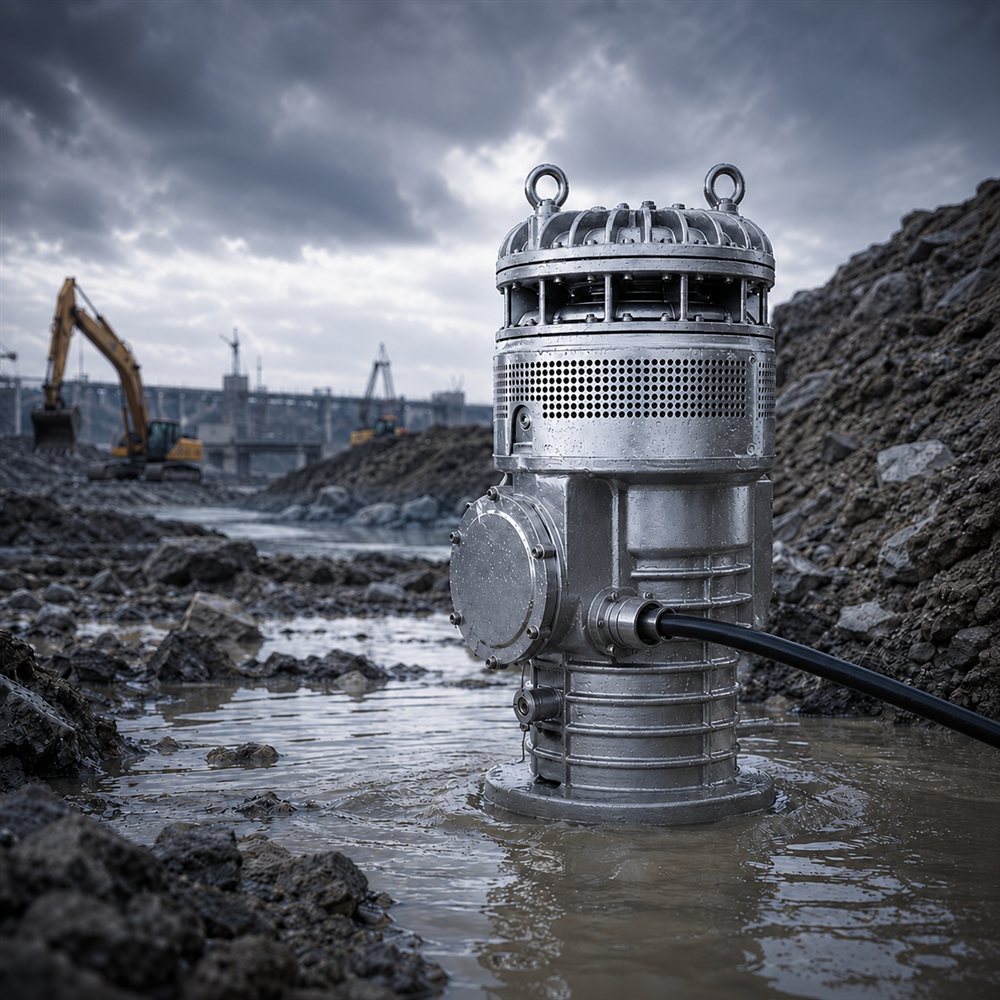

Дренажный насос: как заземлить — подбор по среде, напору и фракции
Заземление
Заземление погружной машины — не формальность, а единственная защита персонала при пробое на корпус в проводящей среде. Отсюда следует простое правило: сначала фиксируем условия, потом сравниваем модели — не наоборот.
Проход по твёрдым частицам обычно ограничен 5–15 мм. Соответственно, машину подбирают с оглядкой не на пиковый режим, а на тот, в котором она проведёт большую часть времени.
Что определяет выбор
Список входных данных короткий, но каждый пункт меняет результат. Прежде чем сравнивать модели, соберите по объекту следующее:
максимальный размер включений — от него зависит свободный проход
режим работы: непрерывный, сменный или аварийный
геометрическая высота подъёма и полная длина напорной трассы
абразивность и химическая агрессивность (pH, температура)
условия монтажа: зумпф, понтон, стойка или переносной вариант
требуемая подача в м³/ч с учётом неравномерности притока
Без этих цифр любой подбор превращается в угадывание. Ошибка на входе тиражируется дальше по всей цепочке — от материала колеса до сечения кабеля.
Материалы и износ
Материал выбирают по фракции, а не по бренду. Мелкий абразив до 1 мм лучше держит эластомер: частица отскакивает, не снимая металл. Крупные обломки требуют твёрдого сплава — резина под ними просто разрезается.
Не менее важен зазор между колесом и бронедиском. Он растёт по мере износа, и подача падает раньше, чем что-либо ломается. Регулируемый зазор позволяет вернуть характеристику без замены гидравлики.
Схема установки и обвязка
Обвязка влияет на результат не меньше самой машины. Диаметр напорной линии задаёт скорость потока: слишком узкая труба съедает напор на трении, слишком широкая не разгоняет поток до скорости, при которой твёрдая фаза остаётся во взвеси и не ложится на дно.
Кабель прокладывают с запасом и фиксируют к напорной линии, а не натягивают. Подъём машины за кабель — самая частая и самая дорогая ошибка эксплуатации.
Ориентиры по классам машин
Класс
Содержание твёрдого
Проход
Где уместен
Дренажный
до 5 %
5–15 мм
вода со взвесью, откачка после дождя
Грязевой
5–20 %
20–50 мм
загрязнённая вода, стройплощадка, приямки
Шламовый
20–70 %
до 100 мм и более
пульпа, песок, хвосты, буровой шлам
Гидравлический
до 70 %
крупная фракция
земснаряды, глубокая выемка, работа от экскаватора
Порядок подбора
Подбор удобно вести по шагам — так ничего не теряется и результат можно проверить. Последовательность универсальна и не зависит от того, идёт речь о разовой задаче или о постоянной установке:
Замерить максимальную фракцию включений и сравнить со свободным проходом машины.
Уточнить режим работы и суточную наработку — от неё считают ресурс и регламент.
Заложить автоматику: защиту от сухого хода, контроль уровня, датчик влаги.
Посчитать стоимость владения на три года и только потом сравнивать цены.
Выбрать схему монтажа: зумпф, стойка, понтон или переносной вариант.
Замерить фактический приток за смену и определить требуемую подачу с запасом на пик.
Результат этого разбора — не модель из каталога, а короткое техзадание. С ним сравнение предложений от разных поставщиков становится корректным и занимает минуты.
Типичные ошибки
Ошибки повторяются из объекта в объект, и почти все они видны заранее. Вот те, что встречаются чаще прочих:
Игнорировать плотность среды: при плотности 1,4 т/м³ потребляемая мощность вырастает почти в полтора раза относительно воды.
Не предусматривать защиту от сухого хода там, где уровень может уйти ниже корпуса.
Брать «с запасом побольше» и загонять насос в кавитацию на узкой напорной линии.
Не вести учёт моточасов, превращая плановое обслуживание в аварийное.
Пропускать замену масла и узнавать о пробое уплотнения уже по сгоревшему двигателю.
Эксплуатация и обслуживание
Эксплуатация сводится к нескольким регулярным действиям. Раз в 400–600 моточасов на абразивной среде проверяют состояние масла в камере: прозрачное — норма, эмульсия — пробой нижнего уплотнения, требующий остановки.
После работы на схватывающихся средах — цементном молочке, известковом шламе, буровом растворе — машину промывают чистой водой до остановки. Затвердевший внутри материал превращает ремонт в разборку с молотком.
Сколько это стоит на дистанции
Правильный вопрос при сравнении вариантов звучит так: сколько будет стоить владение за три года. Ответ на него нередко переворачивает первоначальный выбор.
Отдельная статья — логистика запчастей. Оборудование, к которому колесо едет три недели, при круглосуточной работе обходится дороже более дорогого, но обеспеченного складом.
Частые вопросы
Нужен ли частотный преобразователь?
Он окупается там, где приток непостоянен: снижение оборотов резко продлевает ресурс проточной части и экономит электроэнергию.
Насколько плотность среды меняет расчёт?
Прямо пропорционально: при плотности 1,4 т/м³ потребляемая мощность примерно в 1,4 раза выше, чем на воде, а напор в метрах столба среды сохраняется.
Нужна ли защита от сухого хода?
Обязательна везде, где уровень может уйти ниже корпуса: погружная машина охлаждается средой и сгорает за минуты.
Можно ли удлинить кабель?
Можно, но сечение пересчитывают по полной длине трассы, иначе просадка напряжения перегреет обмотки.
