Шахтный водоотлив — система, которая собирает воду в горных выработках и откачивает её на поверхность. Без него шахту затапливает: подземные воды поступают постоянно, а к ним добавляется вода, которую подают для бурения и пылеподавления. Ниже — как устроены главный и участковый водоотлив, что требуют правила безопасности и какие насосы где стоят.

Что такое шахтный водоотлив
Вода в шахту приходит из водоносных горизонтов, через трещины в породе и с поверхности, плюс технологическая вода. Её нужно собрать, дать осесть взвеси и поднять на поверхность — часто с глубины в сотни метров. Поэтому шахтный водоотлив строят ступенями: участковые установки подают воду к стволу, а главная откачивает её наверх.
Главный водоотлив
Главную водоотливную установку располагают у ствола. Она состоит из водосборника, насосной камеры и нагнетательных трубопроводов, проложенных по стволу. Водосборник работает и как отстойник: в нём оседает взвесь, и насосы забирают уже осветлённую воду.
Правила безопасности в угольных шахтах задают для неё несколько требований:
- подача насосов должна обеспечивать откачку максимального суточного притока не более чем за 20 часов;
- насосы подключают не менее чем к двум нагнетательным трубопроводам, и каждый из них рассчитан на откачку за те же 20 часов;
- водосборников должно быть не менее двух, независимых друг от друга, и при максимальном притоке они должны заполняться не быстрее чем за 4 часа.
Кроме рабочих насосов установка обязана иметь резервные. На практике главную установку обычно комплектуют тремя однотипными насосами: рабочим, резервным и находящимся в ремонте. Для других видов горных работ требования близкие, но конкретные цифры берут из действующих правил для своей отрасли и из проекта.
Участковый водоотлив
Участковые установки собирают воду там, где она не может стечь к стволу сама: в уклонах, в забоях ниже основного горизонта, на удалённых участках. Их задача — подать воду к главному водоотливу. Для участковых водосборников действует своя норма: при максимальном притоке они должны заполняться не быстрее чем за 2 часа; при притоке до 50 м³/ч допускается один водосборник.
При проходке выработок и в авариях воду откачивают передвижными погружными насосами: их опускают прямо в забой или в приямок и переставляют по мере продвижения работ.
Зумпф ствола и очистка водосборников
Нижнюю часть ствола ниже околоствольного двора называют зумпфом — туда стекает вода, и её тоже откачивают. Подробнее о том, что такое зумпф и какие насосы в нём работают, — в статье про насос для зумпфа.
Осадок в водосборниках и зумпфах копится постоянно. Если его не убирать, полезный объём падает, а взвесь уходит дальше к насосам. Для очистки используют погружные шламовые насосы с агитатором: он взмучивает осевший материал, и насос откачивает его вместе с водой.
Насос для откачки шахтных вод: что где ставят
| Задача | Насос | На что смотреть |
| Главный водоотлив | Стационарные многоступенчатые центробежные насосы на высокий напор | Напор под глубину ствола, резерв, КПД при круглосуточной работе |
| Участковый и проходческий водоотлив | Погружные дренажные насосы | Напор до главного водосборника, мобильность, длина кабеля |
| Аварийная откачка | Погружные дренажные насосы повышенной подачи | Подача, быстрый монтаж, работа при колебаниях уровня |
| Очистка водосборников и зумпфов | Погружные шламовые насосы с агитатором | Проходное сечение, износостойкость проточной части |

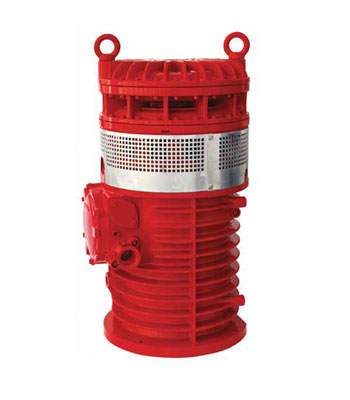

Главный водоотлив — стационарное оборудование под проект конкретной шахты. Наш профиль — погружная часть водоотлива: дренажные насосы Grindex, Flygt и Atlas Copco WEDA для участковой, проходческой и аварийной откачки и шламовые насосы для водосборников и зумпфов. Общие задачи насосов в отрасли разобраны в статье про насосы для горнодобычи и рудников.
Если в шахтной воде много песка и шлама, нужен грунтовый насос: как его выбирают по притоку, напору и материалам, разобрано в статье грунтовый насос для откачки шахтных вод.
Что учесть при подборе насоса
- Приток. Нормальный и максимальный, в м³/ч. Подбор по среднему притоку оставляет установку без запаса в паводок.
- Напор. Высота подъёма плюс потери в трубопроводе. Если считать только геометрическую высоту, насос не выйдет на расчётную подачу.
- Взвесь. Сколько в воде твёрдого и насколько оно абразивно. От этого зависит выбор между дренажным и шламовым насосом.
- Химия воды. Шахтная вода бывает кислой и минерализованной. Для неё берут исполнения из нержавеющей стали — например, Grindex Inox.
- Режим. Непрерывная работа или включение по уровню. Во втором случае нужна автоматика и достаточный объём между уровнями пуска и остановки.
- Электрика. Напряжение, длина кабеля до пускателя, а в шахтах, опасных по газу и пыли, — взрывозащищённое исполнение электрооборудования.
Типичные ошибки
- Нет резерва. Отказ единственного насоса на участке быстро превращается в подтопление выработки.
- Водосборник не чистят. Полезный объём падает, время до переполнения сокращается, а взвесь изнашивает насосы.
- Дренажный насос на воде со шламом. Проточная часть не рассчитана на абразив и изнашивается за недели.
- Кабель впритык. Насос нельзя опустить ниже или переставить, когда забой уходит дальше.
А на карьере?
На открытых горных работах вода собирается в зумпфах на нижних горизонтах карьера и откачивается передвижными насосными установками, а приток к бортам снижают водопонижающими скважинами. Эти схемы разобраны отдельно — в статьях про насосы для карьеров и про насос для водопонижения.
Работу насосов главного водоотлива удобно контролировать дистанционно — по току, давлению и уровню в водосборнике, см. мониторинг насосных станций.
Шахтный водоотлив: какой тип насоса где уместен
Шахтный водоотлив собирают из разных насосов: тип зависит от задачи, количества взвеси и места установки. Грунтовый насос разобран выше, остальные типы — в таблице: когда уместен каждый и на что смотреть, подробности — в статье о каждом.
| Тип насоса | Когда подходит | На что смотреть |
|---|---|---|
| Дренажный | Участковый и проходческий водоотлив, вода с малой долей взвеси. | На воде со шламом проточная часть изнашивается за недели. |
| Погружной | Аварийная откачка и водоотлив за фронтом работ. | Напор до главного водосборника, длина кабеля, взрывозащита на опасных по газу шахтах. |
| Грязевой | Приямки и водосборники, где в воде уже много песка. | Увеличенный проход; на пульпе ресурс ниже шламового. |
| Шламовый | Очистка водосборников и зумпфов от осадка. | Агитатор, проходное сечение, износостойкая проточная часть. |
| Песковой | Откачка песка и мелкой породы из водосборников. | Износостойкость колеса и корпуса. |
| Вертикальный шламовый и полупогружной | Зумпф ствола и водосборник с переменным уровнем. | Длина погружной части; двигатель остаётся над водой. |
| Горизонтальный шламовый | Стационарная насосная камера для перекачки шламовой воды. | Подпор на входе и футеровка; чистую воду главного водоотлива качают многоступенчатыми насосами. |
| Самовсасывающий | Неглубокий приямок, когда насос ставят рядом на почве выработки. | Высота всасывания ограничена и падает с ростом плотности. |
| Винтовой | Густой шлам из водосборников на коротком участке. | Статор быстро изнашивается на абразиве, сухой ход недопустим. |
| Фекальный и канализационный | Только хозяйственно-бытовые стоки, но не шахтная вода. | Абразив и кислая вода быстро выводят проточную часть из строя. |
Насосы в шахте по типам: задачи помимо водоотлива
Под землёй насосы не только откачивают воду: они чистят выработки, подают растворы и перекачивают стоки. Ниже — где уместен каждый тип, а подробности есть в статье о каждом.
- Дренажный насос — осушение забоев и выработок при проходке.
- Погружной насос — переносная откачка в горных выработках, где важны мобильность и длина кабеля.
- Грязевой насос — откачка воды с породной мелочью из приямков у забоя.
- Песковой насос — уборка песка и шлама из водоотливных канавок.
- Грунтовый насос — гидрозакладка выработанного пространства и транспорт пульпы с крупными кусками.
- Вертикальный шламовый насос и полупогружной — камеры и приямки у ствола с переменным уровнем.
- Горизонтальный шламовый насос — стационарная перекачка пульпы по горизонту.
- Самовсасывающий насос — временная откачка, когда опустить насос в приямок нельзя.
- Винтовой насос — подача густых растворов для тампонажа на коротком участке.
- Фекальный насос и канализационный — стоки бытовых камер и санузлов на горизонтах.
Погружную часть водоотлива удобно подбирать по полным модельным рядам дренажных Grindex и WEDA D. Под водосборники и зумпфы смотрите шламовые Tsurumi, а для зумпфа ствола — полупогружные насосы.
Частые вопросы
Чем главный водоотлив отличается от участкового?
Главный откачивает воду всей шахты на поверхность и стоит у ствола. Участковый собирает воду на отдельном участке и подаёт её к главному водосборнику.
Сколько насосов нужно на главном водоотливе?
Правила требуют рабочие и резервные насосы, а их подача должна откачивать максимальный суточный приток не более чем за 20 часов. Обычно ставят три однотипных насоса — рабочий, резервный и ремонтный.
Можно ли использовать погружной дренажный насос в шахте?
Да, для участкового, проходческого и аварийного водоотлива это основной тип насоса. В выработках, опасных по газу и пыли, нужен насос во взрывозащищённом исполнении.
