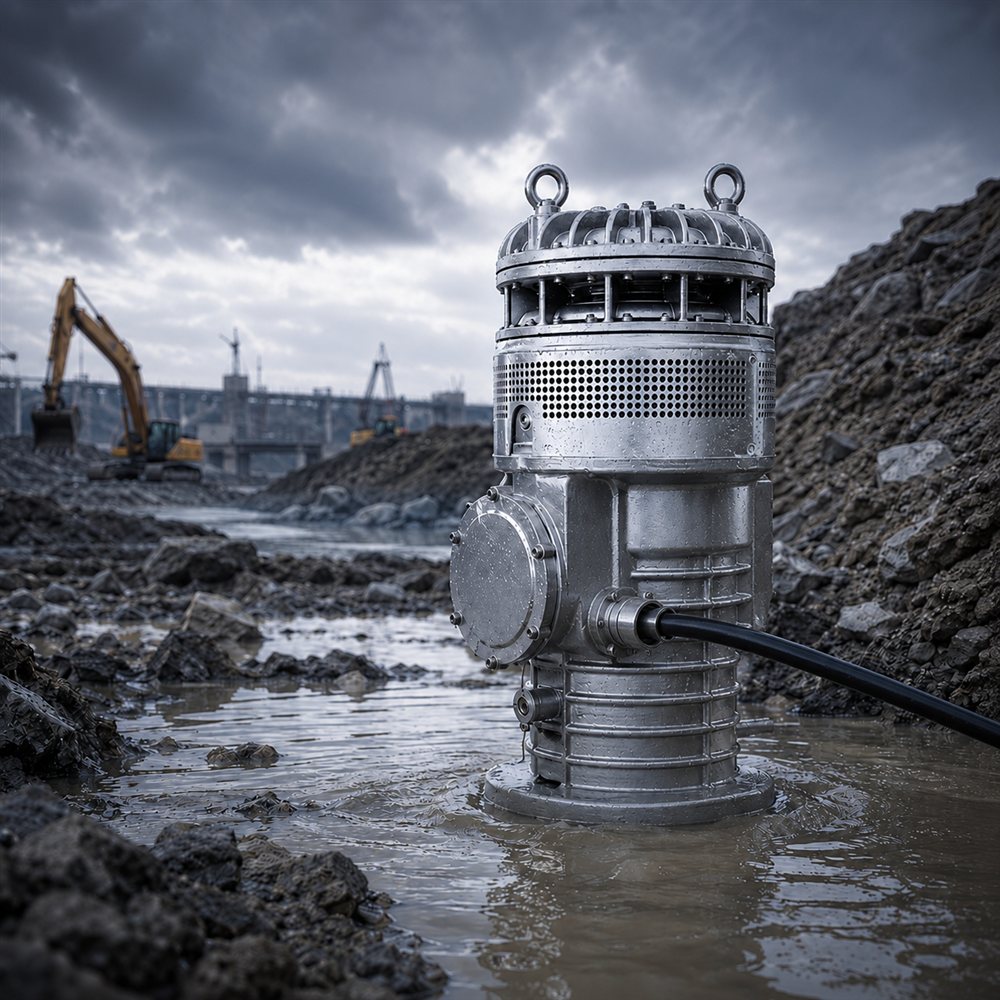

Шланг для погружного насоса влияет на подачу не меньше, чем сам насос. Слишком узкий или длинный рукав съедает напор, слабый рвётся при пуске, а неподходящий по материалу быстро протирается песком. Разберём, какие бывают напорные рукава, как выбрать диаметр и давление и как правильно подключить шланг к промышленному дренажному или грязевому насосу.
Какие шланги используют с погружными насосами
Погружной насос сам подаёт воду под давлением, поэтому к нему подключают напорный рукав. Всасывающий шланг не нужен: насос стоит в воде.
- Плоскосворачиваемый напорный рукав (лэйфлэт) — тканевый каркас с покрытием из ПВХ, полиуретана или резины. Без давления складывается в ленту, легко сматывается в бухту. Основной вариант для котлованов, аварийной откачки и временных трасс.
- Резиновый напорный рукав с текстильным каркасом — тяжелее и дороже, но лучше держит абразив, перегибы и мороз. Его берут для грязной воды с песком и для постоянных линий.
- Армированный спиралью рукав (напорно-всасывающий) — не сплющивается и не перегибается, но тяжёлый и громоздкий на больших диаметрах. Удобен на коротких участках, где шланг лежит с изгибами.
Как выбрать диаметр шланга
Первое правило: внутренний диаметр рукава — не меньше диаметра напорного патрубка насоса. Сужение увеличивает скорость воды, а потери напора растут примерно пропорционально квадрату скорости. Насос, подключённый через переходник на меньший шланг, работает с меньшей подачей.
На длинных трассах диаметр берут даже больше патрубка. Ориентир — скорость воды в рукаве 1,5–3 м/с. Ниже — песок начинает оседать, выше — растут потери и износ.
| Внутренний диаметр | Подача при 1,5 м/с | Подача при 3 м/с |
| 50 мм (2″) | ≈ 11 м³/ч | ≈ 21 м³/ч |
| 75 мм (3″) | ≈ 24 м³/ч | ≈ 48 м³/ч |
| 100 мм (4″) | ≈ 42 м³/ч | ≈ 85 м³/ч |
| 150 мм (6″) | ≈ 95 м³/ч | ≈ 190 м³/ч |
| 200 мм (8″) | ≈ 170 м³/ч | ≈ 340 м³/ч |
Если рабочая подача насоса ближе к правой колонке, на трассе длиннее нескольких десятков метров разумно взять следующий диаметр. Как потери в линии меняют рабочую точку насоса, разобрано в статье как читать характеристику насоса.
Рабочее давление рукава
Рукав должен выдерживать максимальный напор насоса — тот, что насос развивает при закрытой задвижке или пережатом шланге. Для воды 10 м напора ≈ 1 бар. Насос с максимальным напором 50 м даёт около 5 бар, значит рукав нужен с рабочим давлением не ниже этого значения и с запасом.
Отдельно учитывают гидроудар при пуске и остановке, особенно на длинных линиях с подъёмом: обратная волна может быть выше рабочего давления. Поэтому рабочее давление рукава берут с запасом, а не впритык к напору.
Шланг для грязной воды и песка
Песок истирает внутренний слой рукава, сильнее всего — на изгибах и на участках, где поток ускоряется. Для воды с абразивом выбирают рукава с толстым износостойким внутренним слоем, обычно резиновым или полиуретановым. Лёгкий ПВХ-лэйфлэт на такой воде служит заметно меньше.
Ещё одна проблема — осадок. Если скорость в рукаве падает ниже примерно 1,5 м/с, песок оседает в нижних точках, и шланг постепенно забивается. Поэтому завышать диаметр для пульпы тоже нельзя. Для воды с большим количеством твёрдого рукав подбирают вместе с насосом — о таких насосах в статье промышленный насос для грязной воды.
Как подключить шланг к насосу
- Соединение. На временных трассах — быстроразъёмные муфты (камлок, Storz) или хомутовое соединение на штуцере, на постоянных — фланцы. Хомуты затягивают так, чтобы рукав не сорвало при пуске.
- Обратный клапан. Ставят на вертикальных и длинных линиях, чтобы вода не уходила обратно через насос после остановки.
- Подвес насоса. Насос опускают и держат на тросе или цепи за рым. Не на шланге и не на кабеле: шланг растягивается и срывается со штуцера, кабель повреждается в месте ввода.
- Трасса. Без острых перегибов и пережатий, с защитой в местах проезда техники. Резкий перегиб плоского рукава — то же, что прикрытая задвижка.
Порядок установки целиком — в статье монтаж и пусконаладка погружного насоса, о кабеле — в материале про кабель погружного насоса.
Типичные ошибки
- Шланг меньше патрубка. Насос не выходит на расчётную подачу, двигатель работает в неудачной точке.
- Рукав без запаса по давлению. Рвётся при пуске или при случайном пережатии.
- Насос висит на шланге. Шланг срывается, насос уходит на дно приямка.
- Лёгкий ПВХ на песке. Протирается за сезон, а иногда быстрее.
Частые вопросы
Можно ли поставить шланг меньшего диаметра, чем патрубок насоса?
Можно, но подача упадёт, и тем сильнее, чем длиннее шланг. На коротком участке потеря может быть терпимой, на трассе в десятки метров — значительной.
Какой шланг выбрать для дренажного насоса на котловане?
Для временной откачки обычно берут плоскосворачиваемый напорный рукав диаметром не меньше патрубка и с рабочим давлением выше максимального напора насоса. Если в воде много песка — рукав с износостойким внутренним слоем.
Можно ли опускать насос на шланге?
Нет. Для этого у насоса есть рым, к которому крепят трос или цепь. Шланг и кабель не рассчитаны на массу насоса.
