Описание
ET
Производитель: Toyo Denki Industrial Co. Ltd. (Япония)

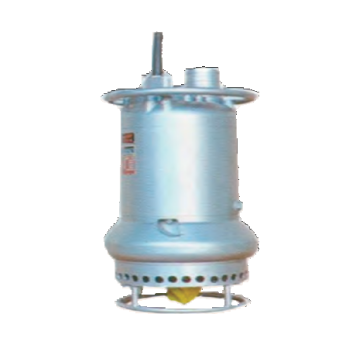

Вертикальный шламовый насос TOYO малой мощности. Насосы серии ET выполнены из износостойких материалов и оснащены мешалкой (агитатором). Применяются для выемки грунта, добычи песка, дноуглубительных работ.
Тип перекачиваемой жидкости: Шлам, Глинистая суспензия, Бентонит, Жидкости содержащие песок, Пульпа.

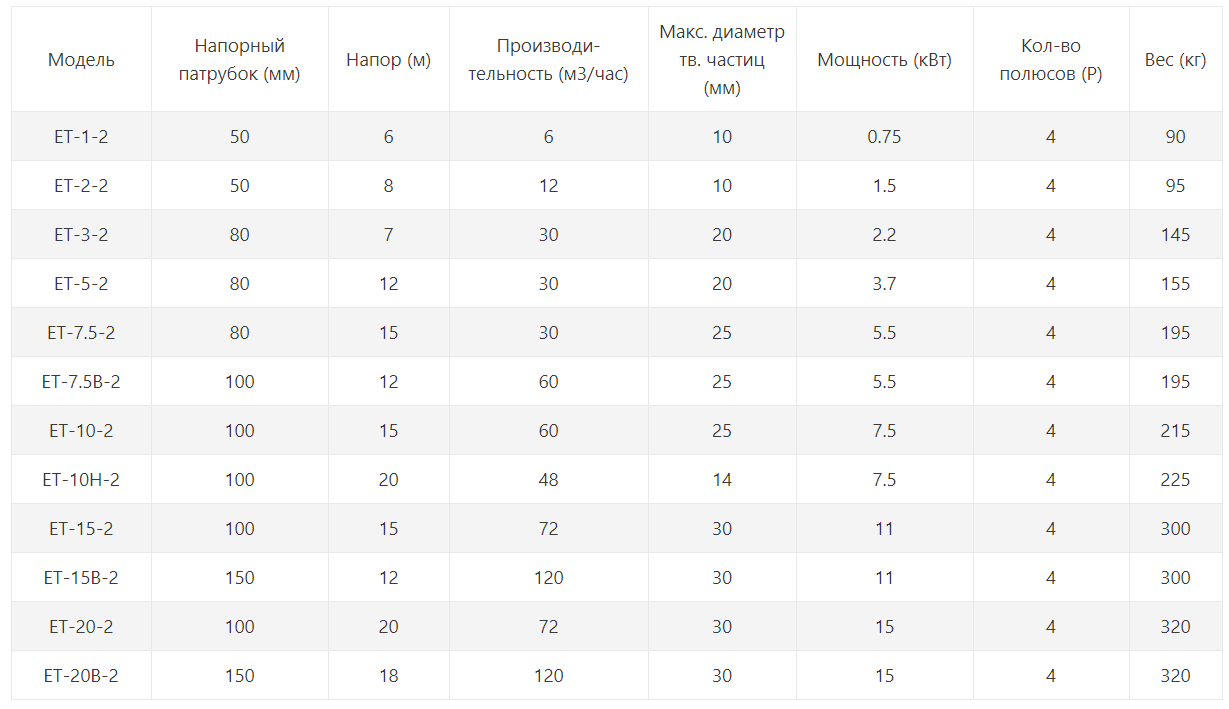

Характеристики насосов TOYO ET (0.75 кВт-15 кВт)
| Модель | Напорный патрубок (мм) | Напор (м) | Производи- тельность (м3/час) | Макс. диаметр тв. частиц (мм) | Мощность (кВт) | Кол-во полюсов (P) | Вес (кг) |
| ET-1-2 | 50 | 6 | 6 | 10 | 0.75 | 4 | 90 |
| ET-2-2 | 50 | 8 | 12 | 10 | 1.5 | 4 | 95 |
| ET-3-2 | 80 | 7 | 30 | 20 | 2.2 | 4 | 145 |
| ET-5-2 | 80 | 12 | 30 | 20 | 3.7 | 4 | 155 |
| ET-7.5-2 | 80 | 15 | 30 | 25 | 5.5 | 4 | 195 |
| ET-7.5B-2 | 100 | 12 | 60 | 25 | 5.5 | 4 | 195 |
| ET-10-2 | 100 | 15 | 60 | 25 | 7.5 | 4 | 215 |
| ET-10H-2 | 100 | 20 | 48 | 14 | 7.5 | 4 | 225 |
| ET-15-2 | 100 | 15 | 72 | 30 | 11 | 4 | 300 |
| ET-15B-2 | 150 | 12 | 120 | 30 | 11 | 4 | 300 |
| ET-20-2 | 100 | 20 | 72 | 30 | 15 | 4 | 320 |
| ET-20B-2 | 150 | 18 | 120 | 30 | 15 | 4 | 320 |

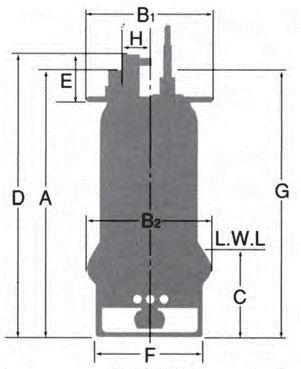

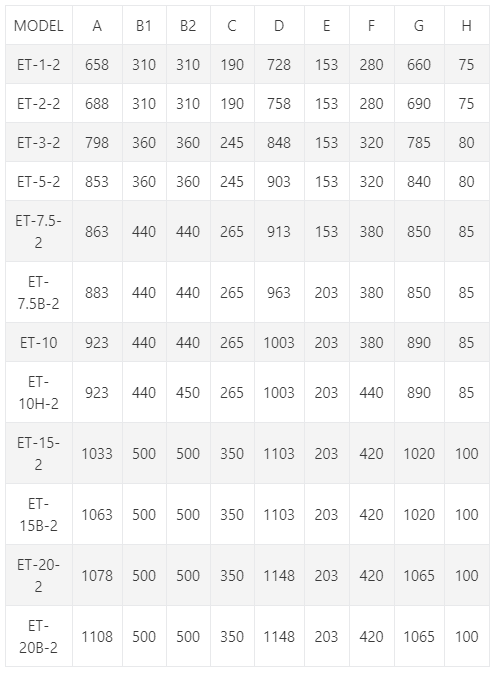

Габаритные размеры (мм)
| MODEL | A | B1 | B2 | C | D | E | F | G | H |
| ET-1-2 | 658 | 310 | 310 | 190 | 728 | 153 | 280 | 660 | 75 |
| ET-2-2 | 688 | 310 | 310 | 190 | 758 | 153 | 280 | 690 | 75 |
| ET-3-2 | 798 | 360 | 360 | 245 | 848 | 153 | 320 | 785 | 80 |
| ET-5-2 | 853 | 360 | 360 | 245 | 903 | 153 | 320 | 840 | 80 |
| ET-7.5-2 | 863 | 440 | 440 | 265 | 913 | 153 | 380 | 850 | 85 |
| ET-7.5B-2 | 883 | 440 | 440 | 265 | 963 | 203 | 380 | 850 | 85 |
| ET-10 | 923 | 440 | 440 | 265 | 1003 | 203 | 380 | 890 | 85 |
| ET-10H-2 | 923 | 440 | 450 | 265 | 1003 | 203 | 440 | 890 | 85 |
| ET-15-2 | 1033 | 500 | 500 | 350 | 1103 | 203 | 420 | 1020 | 100 |
| ET-15B-2 | 1063 | 500 | 500 | 350 | 1103 | 203 | 420 | 1020 | 100 |
| ET-20-2 | 1078 | 500 | 500 | 350 | 1148 | 203 | 420 | 1065 | 100 |
| ET-20B-2 | 1108 | 500 | 500 | 350 | 1148 | 203 | 420 | 1065 | 100 |
Чем Toyo ET отличается от соседних моделей
Toyo ET — самая лёгкая серия Toyo в каталоге: 12 моделей от ET-1-2 до ET-20B-2, мощность 0,75–15 кВт, вес 90–320 кг. Напор — до 20 м, подача — до 120 м³/ч, частицы — до 30 мм. Все модели четырёхполюсные, около 1500 об/мин. Производитель указывает для неё выемку грунта, добычу песка и дноуглубительные работы.
Как подобрать Toyo ET
ET — самая лёгкая серия Toyo: 12 моделей от ET-1-2 до ET-20B-2 на 0,75–15 кВт, вес 90–320 кг. Модель выбирают по рабочей точке — напор до 20 м, подача до 120 м³/ч — и по крупности частиц, до 30 мм. Даже младшие модели весят около 90 кг, поэтому таль или кран нужны всегда.
Что заказать вместе с насосом
Насос — только часть решения. На абразивной среде результат одинаково зависит от машины и от того, как собрана линия: диаметр напорной трассы, автоматика и наличие расходников на складе влияют на простой сильнее, чем разница между соседними типоразмерами.
- напорный рукав или трубопровод с диаметром, рассчитанным под скорость потока
- быстросъёмные соединения, если машину переставляют между точками
- станция управления с тепловой защитой и контролем чередования фаз
- комплект расходников — рабочее колесо и уплотнения — на складе объекта
- стойка с автоматической трубной муфтой или понтон, в зависимости от способа забора
Полный комплект под задачу подберём вместе с машиной — так на объекте не окажется, что насос есть, а подключить его нечем.
Частые вопросы
Чем модификации B и H отличаются от базовых?
B — исполнение под подачу: у ET-20B-2 патрубок 150 мм и 120 м³/ч при напоре 18 м, у ET-20-2 при той же мощности 15 кВт — патрубок 100 мм, 72 м³/ч и напор 20 м. H — под напор: ET-10H-2 даёт 20 м против 15 м у ET-10-2, но подача падает с 60 до 48 м³/ч. Выбирают по рабочей точке: длинная трасса — H, сброс большого объёма рядом — B.
Все ли модели пропускают включения 30 мм?
Паспортные 30 мм — только у четырёх моделей: ET-15-2 и ET-15B-2 (11 кВт), ET-20-2 и ET-20B-2 (15 кВт). У ET-7.5-2, ET-7.5B-2 (5,5 кВт) и ET-10-2 (7,5 кВт) — 25 мм, у ET-3-2 и ET-5-2 — 20 мм, у ET-1-2 и ET-2-2 — 10 мм. Напорная ET-10H-2 при тех же 7,5 кВт пропускает 14 мм. Среда — шлам, глинистая суспензия, бентонит, пульпа, жидкости с песком; включения крупнее паспортного прохода на приёме недопустимы.
Есть ли в серии машина под небольшой приямок и малый расход?
Да, два младших исполнения: ET-1-2 — 0,75 кВт, напор 6 м и подача 6 м³/ч, и ET-2-2 — 1,5 кВт, 8 м и 12 м³/ч. Напорный патрубок 50 мм только у этой пары, проход твёрдых частиц 10 мм, масса 90 и 95 кг против 145 кг у следующей ступени ET-3-2. Двигатели, как и во всей серии, четырёхполюсные.
Нужно 120 м³/ч — какие исполнения дают такую подачу?
Таких исполнений два: ET-15B-2 и ET-20B-2, у обоих напорный патрубок 150 мм и проход 30 мм. Разница в напоре и мощности — 12 м при 11 кВт против 18 м при 15 кВт; масса 300 и 320 кг. На короткой трассе хватает ET-15B-2, на подъёме и длинной линии берут ET-20B-2.
