Насос Toyo DP-A

Описание

DP—A (Большой глубины)

Производитель: Toyo Denki Industrial Co. Ltd. (Япония)

Глубоководный погружной шламовый насос TOYO, большой мощности, в вертикальном и горизонтальном  исполнении. Насосы серии DP-A выполнены из износостойких материалов и оснащены мешалкой (агитатором). Применяются для выемки грунта, добычи песка, дноуглубительных работ. Подходит для земснаряда и технологии стена в грунте.

Тип перекачиваемой жидкости: шлам, глинистая суспензия, бентонит, жидкости содержащие песок, Пульпа. Подходит для земснаряда.

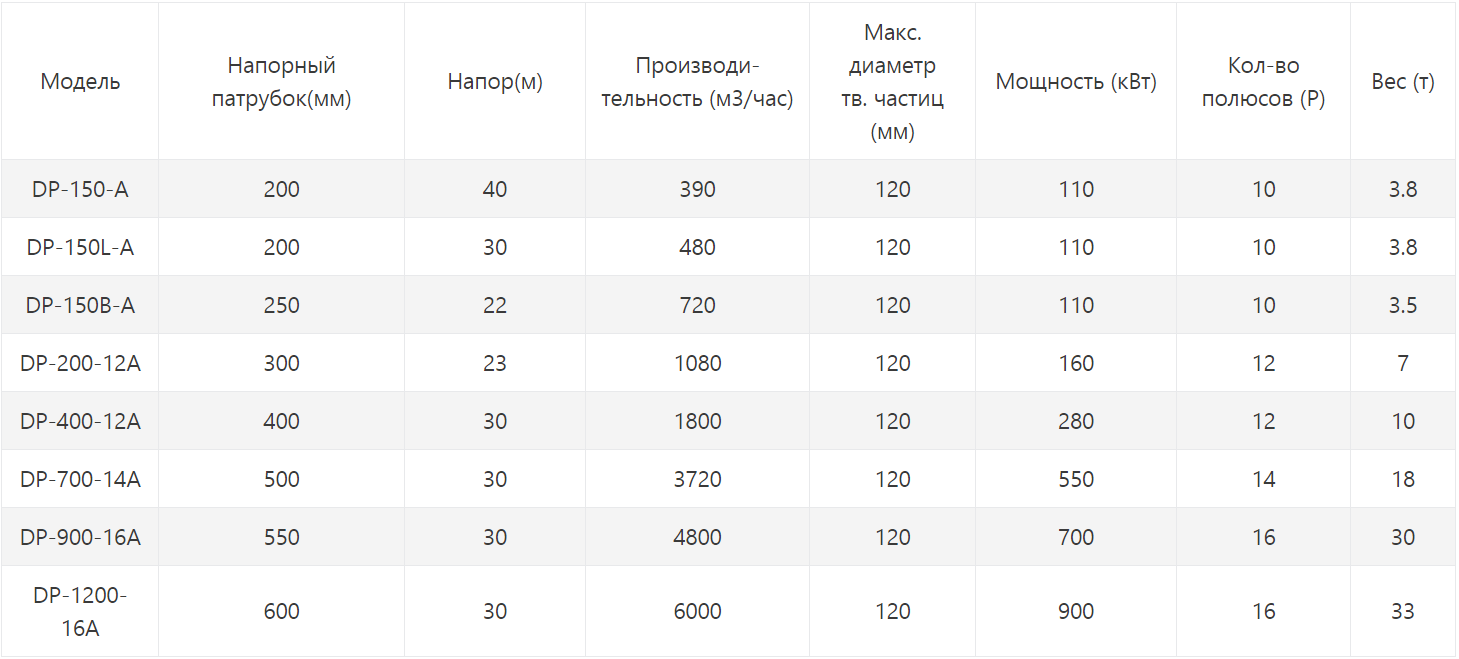

Характеристики насосов TOYO DP-A (110 кВт-900 кВт)

Габаритные размеры (мм)

Чем Toyo DP-A отличается от соседних моделей

Toyo DP-A — самые крупные насосы Toyo в каталоге: 8 моделей на 110–900 кВт, подача до 6000 м³/ч, патрубки от 200 до 600 мм, вес от 3,5 до 33 т. Двигатели на 10–16 полюсов — самые тихоходные в линейке. Есть вертикальное и горизонтальное исполнение; это оборудование для земснарядов и крупной гидромеханизации.

Как подобрать Toyo DP-A

DP-A подбирают под земснаряд или крупную станцию гидромеханизации: 8 моделей на 110–900 кВт, подача до 6000 м³/ч, напор до 40 м, частицы до 120 мм. Вес — от 3,5 до 33 т, поэтому вместе с насосом проектируют подвес или раму и электроснабжение. Есть вертикальное и горизонтальное исполнение.

Что заказать вместе с насосом

Насос — только часть решения. На абразивной среде результат одинаково зависит от машины и от того, как собрана линия: диаметр напорной трассы, автоматика и наличие расходников на складе влияют на простой сильнее, чем разница между соседними типоразмерами.

• напорный рукав или трубопровод с диаметром, рассчитанным под скорость потока
• быстросъёмные соединения, если машину переставляют между точками
• станция управления с тепловой защитой и контролем чередования фаз
• комплект расходников — рабочее колесо и уплотнения — на складе объекта
• стойка с автоматической трубной муфтой или понтон, в зависимости от способа забора

Полный комплект под задачу подберём вместе с машиной — так на объекте не окажется, что насос есть, а подключить его нечем.

Частые вопросы

Можно ли получить 40 м и 6000 м³/ч сразу?

Нет, это максимумы разных моделей серии. Напор 40 м даёт только DP-150-A — при подаче 390 м³/ч и мощности 110 кВт. Подача 6000 м³/ч — у DP-1200-16A, но напор там 30 м при 900 кВт и патрубке 600 мм. У остальных шести моделей напор 22–30 м, подача от 480 до 4800 м³/ч. Типоразмер подбирают по рабочей точке, а не по строке «до 40 м».

На какую среду и фракцию рассчитана DP-A?

Шлам, глинистая суспензия, бентонит, пульпа и жидкости с песком. Максимальный диаметр твёрдых частиц — 120 мм, одинаковый у всех восьми моделей: включения крупнее в насос не пойдут. Серия выполнена из износостойких материалов и оснащена мешалкой (агитатором). Заявленные области применения — выемка грунта, добыча песка, дноуглубительные работы, земснаряд и технология «стена в грунте».

В серии три модели на 110 кВт — чем они отличаются между собой?

Патрубком и рабочей точкой. DP-150-A и DP-150L-A идут на 200 мм и весят по 3,8 т, но первый даёт 390 м³/ч при 40 м, второй — 480 м³/ч при 30 м. DP-150B-A выведен на 250 мм: 720 м³/ч, зато напор 22 м, а вес 3,5 т. Одна и та же мощность уходит либо в напор, либо в подачу — выбирают по высоте и длине напорной трассы.

Почему у моделей серии от 10 до 16 полюсов?

Число полюсов растёт с типоразмером: 10 у всех трёх 110-кВт машин, 12 у DP-200-12A и DP-400-12A, 14 у DP-700-14A, 16 у DP-900-16A и DP-1200-16A. Чем больше полюсов, тем ниже синхронная частота вращения: крупные исполнения серии тихоходнее младших. Оборотов в карточке нет, а диапазон мощности — 110–900 кВт, под него и считают питающую линию.
