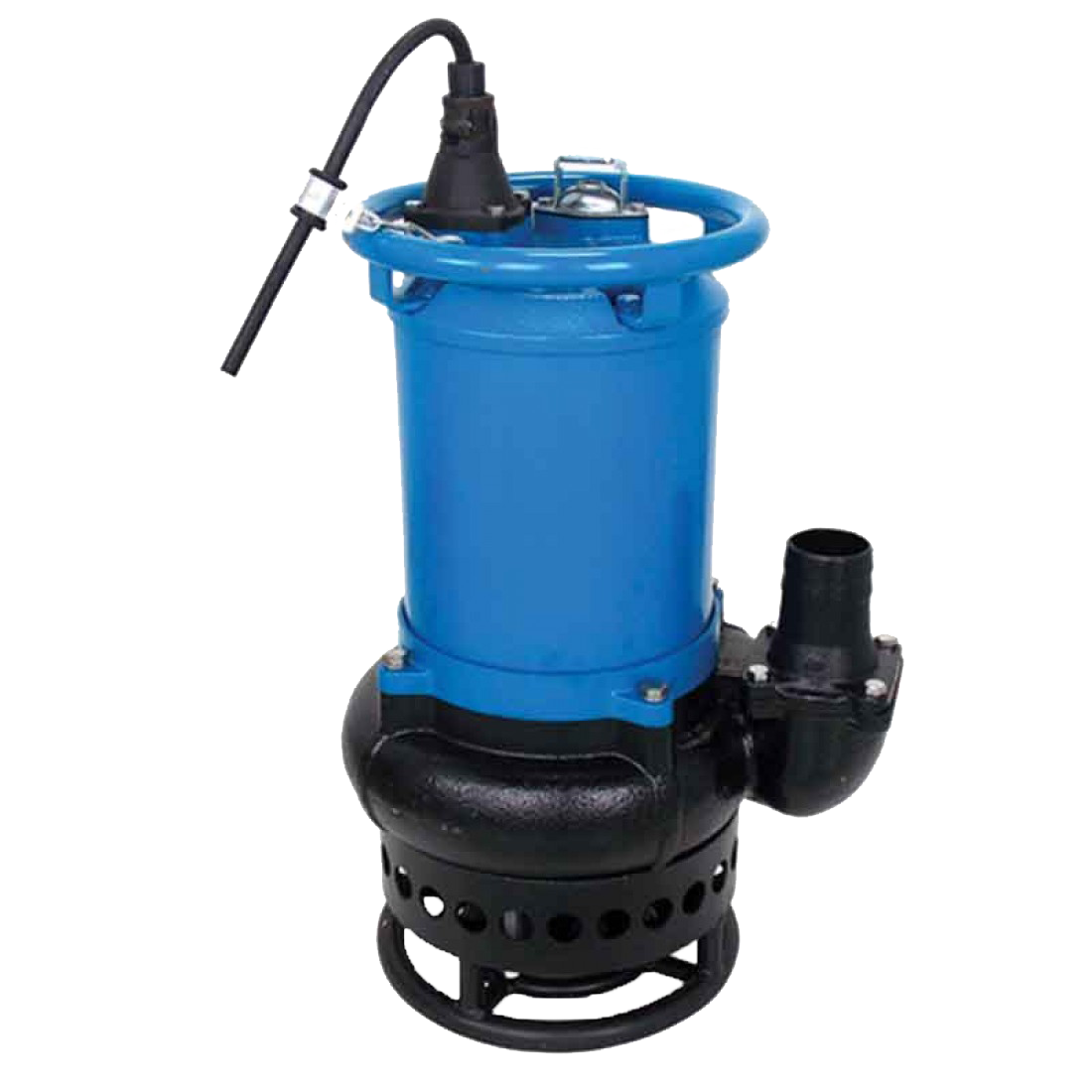

Tsurumi GPN – флагманская серия шламовых насосов Tsurumi.Эти надежные Японские насосы успешно используются в самых различных сферах – от перекачки бурового шлама при производстве строительных работ до работы на металлургических предприятиях.
Электродвигатель с большим запасом мощности, проточная часть из высокохромистого чугуна, вал из хромомолибденовой стали SCM435 (JIS) увеличенного диаметра, запатентованный Tsurumi узел торцевого уплотнения, мощный агитатор – все эти конструктивные особенности позволили серии GPN стать универсальным решением для большинства задач.
| Модель | Ном.мощность, P2 | Ном. сила тока, А | Макс. напор, м | Макс. производительность, м3/час | Сухой вес без кабеля, КГ | Макс.диаметр перекачиваемых частиц, мм |
| GPN35.5 | 5,5 | 12,1 | 16,3 | 114 | 145 | 30 |
| GPN411 | 11 | 22,0 | 19,3 | 195 | 217 | 30 |
| GPN415 | 15 | 27,0 | 21,0 | 246 | 220 | 30 |
| GPN422 | 22 | 43,5 | 34 | 220 | 415 | 30 |
| GPN622 | 22 | 43,5 | 30 | 300 | 415 | 30 |
| GPN837 | 37 | 80,0 | 24 | 540 | 800 | 30 |
| Габариты, мм | |||||
| Модель | A | D | H | W1 | d1 |
| GPN35.5 | 487 | 390 | 777 | 270 | 80 |
| GPN411 | 617 | 450 | 860 | 295 | 100 |
| GPN415 | 617 | 451 | 860 | 295 | 100 |
| GPN422 | 725 | 572 | 1102 | 300 | 100 |
| GPN622 | 725 | 572 | 1102 | 150 | |
| GPN837 | 1015 | 1606 | 200 | ||
Вид насоса в разрезе
1. Выпускной воздушный клапан Установлен в рубашке охлаждения.
2.Термодатчик Отключает насос при перегреве или перегрузу по току.
3. Двойное внутреннее торцевое уплотнение из карбида кремния Изолировано в полости с чистым (без абразивных частиц) маслом нейтрального состава. В сравнении с торцевыми уплотнениями с водяным охлаждением у него значительно снижается риск поломки от абразива или работы всухую. У карбида кремния устойчивость к коррозии, износу и перегреву в 5 раз выше, чем у карбида вольфрама. Резиновые части верхнего и нижнего упорных колец выполнены из бутадиен-нитрильного каучука или фторкаучука, которые отличаются лучшей устойчивостью к перегреву и агрессивным веществам.
4. Влагонепроницаемый кабельный ввод Предотвращает капиллярное проникновение влаги, даже если кабель поврежден или конец кабеля погружен в воду.
5. Хром молибденовый вал двигателя Изготавливается из хромомолибденовой стали SCM435 (JIS) (предел прочности при растяжении 930 Н/мм2 и более). Имеет превосходную устойчивость от повреждений при перекачивании твердых включений.
6. Крыльчатка и пластина всаса из высокохромистого чугуна Этот материал отличается очень высоким ресурсом. Даже при ухудшении рабочих характеристик из-за износа рабочего колеса и (или) входной шайбы их можно восстановить простой заменой этой шайбы.
* У насосов GPN422, 622, 837 положение шайбы можно регулировать.
7. Агитатор установленный на валу.
Состоит из мешалки, установленной на валу, и специального сетчатого фильтра. Мешалка из высокохромистого чугуна отличается высокой устойчивостью к абразивному износу. Она приводит твердые частицы во взвешенное состояние, упрощая их перекачку.
