DPF
Производитель: Toyo Denki Industrial Co. Ltd. (Япония)

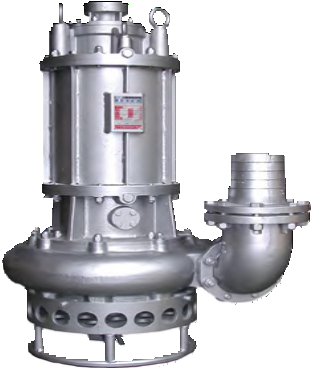

Вертикальный погружной шламовый насос TOYO средней мощности. Насосы серии DPF выполнены из износостойких материалов и
оснащены мешалкой (агитатором). Применяются для выемки грунта, добычи песка,
дноуглубительных работ.
Тип перекачиваемой жидкости: Шлам, Глинистая суспензия,
Бентонит, Жидкости содержащие песок, Пульпа. Подходит для земснаряда.
Дополнительно на насос может быть установлен
гидромонитор (гидроразмыв). Он применяется вместе с мешалкой (агитатором). Вода
под давлением размывает слежавшийся грунт, находящийся в зоне всасывания насоса,
позволят насосу справляться с самыми тяжелыми задачами.
Характеристики насосов TOYO DPF (11 кВт-55 кВт)
| Модель | Напорный патрубок(мм) | Напор(м) | Производи- тельность(м3/час) | Макс.диаметр тв.частиц(мм) | Мощность (кВт) | Кол-во полюсов(P) | Вес(кг) |
| DPF-15 | 100 | 15 | 90 | 35 | 11 | 6 | 490 |
| DPF15B | 150 | 8 | 192 | 60 | 11 | 6 | 530 |
| DPF-20 | 100 | 20 | 90 | 35 | 15 | 6 | 550 |
| DPF-20H-1 | 100 | 25 | 90 | 30 | 15 | 6 | 550 |
| DPF20B | 150 | 10 | 192 | 60 | 15 | 6 | 540 |
| DPF-30 | 100 | 30 | 90 | 35 | 22 | 6 | 750 |
| DPF-30B | 150 | 15 | 192 | 60 | 22 | 6 | 730 |
| DPF-40B | 200 | 15 | 360 | 40 | 30 | 6 | 750 |
| DPF-50 | 150 | 25 | 192 | 60 | 37 | 6 | 950 |
| DPF-50H | 150 | 28 | 192 | 40 | 37 | 6 | 1050 |
| DPF-50B | 200 | 15 | 360 | 60 | 37 | 6 | 970 |
| DPF-50BL | 250 | 5 | 720 | 120 | 37 | 6 | 1150 |
| DPF-75B | 200 | 22 | 360 | 40 | 55 | 6 | 1120 |

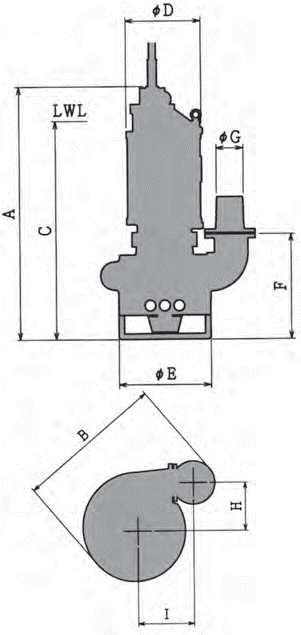

Габаритные размеры(мм)

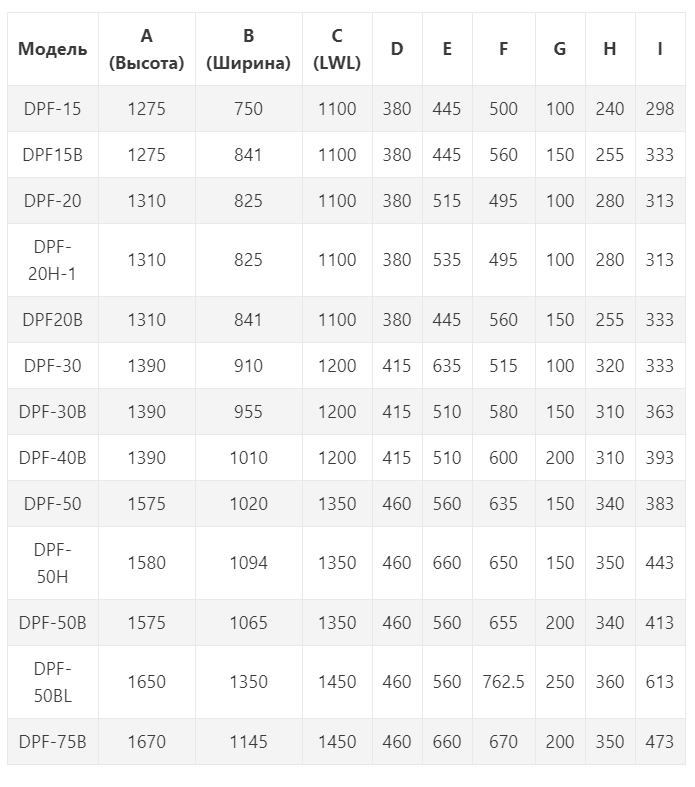

| Модель | A (Высота) | B (Ширина) | C (LWL) | D | E | F | G | H | I |
| DPF-15 | 1275 | 750 | 1100 | 380 | 445 | 500 | 100 | 240 | 298 |
| DPF15B | 1275 | 841 | 1100 | 380 | 445 | 560 | 150 | 255 | 333 |
| DPF-20 | 1310 | 825 | 1100 | 380 | 515 | 495 | 100 | 280 | 313 |
| DPF-20H-1 | 1310 | 825 | 1100 | 380 | 535 | 495 | 100 | 280 | 313 |
| DPF20B | 1310 | 841 | 1100 | 380 | 445 | 560 | 150 | 255 | 333 |
| DPF-30 | 1390 | 910 | 1200 | 415 | 635 | 515 | 100 | 320 | 333 |
| DPF-30B | 1390 | 955 | 1200 | 415 | 510 | 580 | 150 | 310 | 363 |
| DPF-40B | 1390 | 1010 | 1200 | 415 | 510 | 600 | 200 | 310 | 393 |
| DPF-50 | 1575 | 1020 | 1350 | 460 | 560 | 635 | 150 | 340 | 383 |
| DPF-50H | 1580 | 1094 | 1350 | 460 | 660 | 650 | 150 | 350 | 443 |
| DPF-50B | 1575 | 1065 | 1350 | 460 | 560 | 655 | 200 | 340 | 413 |
| DPF-50BL | 1650 | 1350 | 1450 | 460 | 560 | 762.5 | 250 | 360 | 613 |
| DPF-75B | 1670 | 1145 | 1450 | 460 | 660 | 670 | 200 | 350 | 473 |
Чем Toyo DPF отличается от соседних моделей
Toyo DPF — 13 моделей от DPF-15 до DPF-75B, 11–55 кВт, вес 490–1150 кг, шестиполюсные двигатели. Подача до 720 м³/ч и проход частиц до 120 мм — это серия на большие объёмы и крупную породу. Есть опция гидромонитора для размыва слежавшегося грунта.
Как подобрать Toyo DPF
DPF подбирают на большие объёмы и крупную породу: 13 моделей от DPF-15 до DPF-75B на 11–55 кВт, подача до 720 м³/ч, напор до 30 м, частицы до 120 мм. Вес — 490–1150 кг, патрубки от 100 до 250 мм. Если осадок слежался, заказывают опцию гидромонитора; для работы на глубине до 80 м есть вариант DPF-A.
Что заказать вместе с насосом
Насос — только часть решения. На абразивной среде результат одинаково зависит от машины и от того, как собрана линия: диаметр напорной трассы, автоматика и наличие расходников на складе влияют на простой сильнее, чем разница между соседними типоразмерами.
- напорный рукав или трубопровод с диаметром, рассчитанным под скорость потока
- быстросъёмные соединения, если машину переставляют между точками
- станция управления с тепловой защитой и контролем чередования фаз
- комплект расходников — рабочее колесо и уплотнения — на складе объекта
- стойка с автоматической трубной муфтой или понтон, в зависимости от способа забора
Полный комплект под задачу подберём вместе с машиной — так на объекте не окажется, что насос есть, а подключить его нечем.
Частые вопросы
Дадут ли 30 м напора при 720 м³/ч?
Нет, это крайние точки разных моделей серии. Напор 30 м — у DPF-30: патрубок 100 мм, 90 м³/ч, 22 кВт. Подача 720 м³/ч — у DPF-50BL: патрубок 250 мм, напор 5 м. Разброс есть и внутри одной мощности: на 37 кВт DPF-50 даёт 25 м при 192 м³/ч, DPF-50B — 15 м при 360 м³/ч, DPF-50BL — 5 м при 720 м³/ч. Подбирают под рабочую точку, а не под максимумы из шапки.
Справится ли насос со слежавшимся грунтом на дне?
Мешалка (агитатор) входит в конструкцию серии. Штатные среды: шлам, глинистая суспензия, бентонит, жидкости с песком, пульпа. Под слежавшийся грунт на насос дополнительно ставят гидромонитор (гидроразмыв): он применяется вместе с мешалкой, вода под давлением размывает грунт в зоне всасывания насоса. Ограничение — размер куска: 30–60 мм у 12 моделей серии, 120 мм только у DPF-50BL.
Зачем в серии DPF-50H, если DPF-50 той же мощности?
У обоих 37 кВт, напорный патрубок 150 мм и подача 192 м³/ч, но DPF-50H даёт 28 м напора против 25 м у DPF-50. Платой идёт проходное сечение: 40 мм вместо 60 мм, и масса 1050 кг вместо 950 кг. H берут, когда трасса длинная, а фракция мелкая; на крупных включениях остаётся DPF-50.
Какой диаметр напорной линии закладывать под выбранное исполнение?
Отталкиваются от патрубка: 100 мм у исполнений с подачей 90 м³/ч (DPF-15, DPF-20, DPF-20H-1, DPF-30), 150 мм при 192 м³/ч, 200 мм при 360 м³/ч и 250 мм у DPF-50BL с подачей 720 м³/ч. Сужение трассы против патрубка сдвигает рабочую точку и увеличивает потери, поэтому диаметр считают по скорости потока при вашей подаче.
Смотрите также: шламовые насосы, Погружной насос Tsurumi GSD, Насос Toyo GR. Разборы по теме: шламовый насос: как обслуживать, шламовый насос для откачки колодца.
